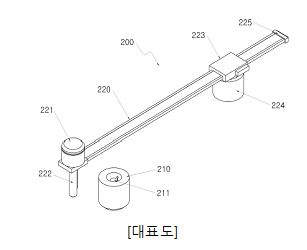

본 발명은 캠의 형상을 측정하는 장치로서, 좀 더 상세하게는 캠의 중심에 커플링을 접촉시킨 후 커플링의 중심에 구비된 삽입홀에 이동부의 삽입대를 삽입시켜 결합한 다음 이동부에 구비된 캠 형상측정용 롤러를 캠 외형테두리를 따라 회전시키면 캠의 중심에서 커플링의 삽입홀에 삽입된 삽입대가 따라 회전하므로 이때 회전각도를 구하며, 캠 형상측정용 롤러가 캠 외형테두리를 따라 회전하면 변위측정용 리니어게이지에서 캠 중심에서 캠 외형까지의 거리를 측정하여 측정시작점에서부터 각도가 변함에 따라 길이를 측정할 수 있으므로 측정이 끝나면 캠의 전체적인 형상을 측정할 수 있게 하여, 캠 형상측정장치의 구성을 간단하게 구성하여 이동하면서 캠 형상을 용이하게 측정할 수 있게 한 것에 그 특징이 있다.

[발명의 효과]

■ 본 발명은 캠 형상을 측정하는 장치를 간단하게 휴대할 수 있도록 구성하여 이동하면서 캠 형상을 용이하게 측정할 수 있는 효과가 있으며, 구성이 간단하여 제작비용이 절감되고 유지보수비용이 절감되는 효과가 있다.

[적용 분야]

■ 캠 형상 측정

■ 캠 형상 역설계
